第6章 输入和编辑文字

文字在工程图样中是不可缺少的对象。例如机械工程图样中的技术要求、标题栏的注写等。为此，AutoCAD提供了非常方便、快捷的文字注写功能。在图中可以输入单行文字，也可以输入多行文字。同时，用户还可以根据需要创建多种文字样式。
6.1 新建文字样式
设置文字样式是进行文字和尺寸标注的首要任务。在AutoCAD中，文字样式用于控制图形中所使用文字的字体、高度和宽度系数等。在一幅图形中可定义多种文字样式，以适合不同对象的需要。
6.1.1创建文字样式
要创建文字样式，可按如下步骤进行操作。
1. 输入命令，打开“文字样式”对话框，如图6-1所示。
样式工具栏：
下拉菜单：[格式][文字样式]
命令窗口：STYLE↙

图6-1 “文字样式”对话框 图6-2 新建文字样式
2. 默认情况下，文字样式名为Standard，字体为txt.shx，高度为0，宽度比例为1。如要生成新的文字样式，可在该对话框中单击“新建”按钮，打开“新建文字样式”对话框，在“样式名”编辑框中输入文字样式名称，如图6-2所示。
3. 单击“确定”按钮，返回“文字样式”对话框。

图6-3 “设置字体”对话框
4. 在“字体”设置区中，设置字体名，字体样式和高度，如图6-3所示。
5. 单击“应用”按钮，对文字样式进行的设置将应用于当前图形。
6. 单击“关闭”按钮，保存样式设置。
6.1.2 “文字样式”中各选项的设置
1．字体设置区
（1）“字体”：用于选择字体。如选择“gbenor.shx”。
（2）选择“使用大字体”复选框，可创建支持汉字等大字体的文字样式，此时 “大字体”下拉列表框被激活，从中选择大字体样式，用于指定大字体的格式，如汉字等亚洲型大字体，常用的字体样式为gbcbig.shx。
（3）“高度”：用于设置键入文字的高度。若设置为0，输入文字时将提示指定文字高度。
2．效果设置区
设置字体的效果，如颠倒、反向、垂直和倾斜等，如图6-4所示。在具体设置时应注意：

图6-4 字体效果
（1）倾斜角度：该选项与输入文字时“旋转角度（R）”的区别在于，“倾斜角度”是指字符本身的倾斜度，“旋转角度（R）”是指文字行的倾斜度，如图6-4右边所示。
（2）宽度比例：用于设置字体宽度。如将仿宋体改设为长仿宋体，其宽度比例应设置为0.67。
（3）设置颠倒、反向、垂直效果可应用于已输入的文字，而高度、宽度比例和倾斜度效果只能应用于新输入的文字。
3．重命名：单击该按钮，可打开“重命名文字样式”对话框，重命名选中的文字样式。
4．删除：单击该按钮，可删除指定的文字样式。
6.2输入和编辑单行文字
6.2.1输入单行文字
单行文字常用于标注文字、标题块文字等内容。注写单行文字的步骤如下：
下拉菜单：[绘图][文字][单行文字]
命令行：DTEXT（DT）↙
AutoCAD提示：
当前文字样式：Standard 文字高度：2.5
指定文字的起点或[对正(J)/样式(S)]：单击一点 //在绘图区域中确定文字的起点
指定高度： 输入字高数值 //输入文字高度
指定文字的旋转角度：输入角度值 //输入文字旋转的角度
输入文字 ： 输入文字 //输入文字内容
按↙键换行。如果希望结束文字输入，可再次按↙键。
6.2.2 设置单行文字的对齐方式
在创建单行文字时，AutoCAD将提示：
指定文字的起点或[对正(J)/样式(S)]:
其中，输入“J”选择“对正”选项可以设置文字对齐方式；输入“S”选择“样式”选项可以设置文字使用的样式。
输入“J”， AutoCAD提示：
输入选项[对齐（A）/调整（F）/中心（C）/中间（M）/右（R）/左上（TL）/中上（TC）/右上（TR）/左中（ML）/正中（MC）/右中（MR）/左下（BL）/中下（BC）/右下（BR）]： TL ↙ //键入选项关键字TL，选择左上对齐方式
AutoCAD提示：
指定文字左上点：单击一点 //指定一点作为文字行顶线的起点
依前述再依次输入字高、输入旋转角度并输入相应文字内容即可。
图6-5所示为几种常用的对齐方式。

图6-5 文字对齐方式
提示、注意、技巧：
设置文字及其他对齐方式时，可参照下面的提示进行操作。
对齐（A）：选择该选项后，AutoCAD将提示用户确定文字行的起点和终点。输入结束后，系统将自动调整各行文字高度以使文字适于放在两点之间。
调整（F）：确定文字行的起点、终点。在不改变高度的情况下，系统将调整宽度系数以使文字适于放在两点之间。
左上（TL）：文字对齐在第一个字符文字单元的左上角。
左中（ML）：文字对齐在第一个文字单元左侧的垂直中点。
左下（BL）：文字对齐在第一个文字单元的左下角点。
正中（MC）：文字对齐在文字行的垂直中点和水平中点。
中上（TC）：文字的起点在文字行顶线的中间，文字向中间对齐。
中心（C）：文字的起点在文字行基准底线的中点，文字向中间对齐。
另外，文字注写默认的选项是“左上方式”。其余各选项的释义留给读者，不再详述。
6.2.3 编辑单行文字
对单行文字的编辑主要包括两个方面：修改文字特性和修改文字内容。要修改文字内容，可直接双击文字，此时打开如图6-6所示的“编辑文字”对话框；即可对要修改文字内容进行修改。要修改文字的特性，可通过修改文字样式来获得文字的颠倒、反向和垂直等效果。

图6-6 “编辑文字”对话框
6.2.4 输入特殊符号
在输入文字时，用户除了要输入汉字、英文字符外，还可能经常需要输入诸如“Φ、α、δ”等特殊符号，此时可借助Windows系统提供的模拟键盘，其具体操作步骤如下：
1. 选择某种汉字输入法，如 “智能ABC”，打开输入法提示条。
2. 单击输入法提示条中的模拟键盘图标 ，打开模拟键盘列表，如图6-7所示。
3. 列表中选中某种模拟键盘，打开模拟键盘，单击要输入的符号，如图6-8所示。

图6-7输入法提示条及模拟键盘列表 图6-8 利用模拟键盘输入特殊符号
6.3 输入和编辑多行文字
使用多行文字可以创建较为复杂的文字说明，如图样的技术要求等。在AutoCAD中，多行文字是通过多行文字编辑器来完成的。多行文字编辑器包括一个“文字格式”工具栏和一个快捷菜单。
6.3.1 输入多行文字
绘图工具栏：
下拉菜单： [绘图][文字][多行文字]
命令 ： MTEXT(MT)(T)↙
AutoCAD提示：
当前文字样式：Standard 文字高度：2.5
指定第一角点：单击一点 //在绘图区域中要注写文字处指定第一角点
指定对角点或[高度（H）/对正（J）/行距（L）/旋转（R）/样式（S）/宽度（W）]：
指定默认项“对角点”后，AutoCAD将以两个点作为对角点所形成的矩形区域作为文字行的宽度并打开“文字格式” 对话框及文字输入、编辑框如图6-9所示。其具体操作步骤如下：
1. 在“文字格式”对话框中，可选择 “文字样式”、“字体”、设置“字高”等格式。

图6-9 多行文字编辑器
2. 在文字输入、编辑框中使用Windows文字输入法输入文字内容。
3. 输入特殊文字和字符
在文字输入、编辑框中单击鼠标右键，则弹出右键快捷菜单，如图6-10所示。其中，较为常用的操作项目有“对正”、“符号”、“查找与替换”、“输入文字”等。

图6-10 多行文字编辑菜单 图6-11文字的堆叠
提示、注意、技巧
1. 单击a/b按钮，可以创建堆叠文字（一种垂直对齐的文字或分数）。其操作过程及其效果，可见图6-11及其文字内容的说明。
2. 输入符号时，右击文字输入、编辑框，在弹出的快捷菜单中单击“符号（S）”，会弹出下一级菜单。利用该菜单可以插入度数“°”、正负“±”、直径“φ”以及其他符号等，如图6-12所示。
3. 在文字输入、编辑框中，通过键入%%d、%%p、%%c也可以在图样中输出特殊符号“°”、“±”、“φ”。
4. 如果选择“其他”选项，将打开“字符映射表”对话框，利用该对话框可以插入更多的字符，如图6-13所示。例如要插入符号“®”，在打开“字符映射表”对话框中选中“®”，单击、 、 按钮，关闭该对话框。返回到文字输入、编辑框插入符号处右击，在弹出菜单上选择“粘贴”即可。

图6-12 输入特殊符号 图6-13 “字符映射表”对话框
5. 文字查找与替换：在“查找/替换”选项中，可以进行多行文字的查找与替换，如图6-14所示。

图6-14 文字的查找与替换
其操作是：选择已输入的要查找替换的文字如“科学”，在文字输入、编辑框中右击。在弹出的“替换”对话框（见图6-14左下部）“查找内容（N）”框输入要查找文字，如“科学”，在“替换为（P）”框输入要替换的文字如“工程”。若要逐个查找/替换，可用 和 按钮实现。若全部替换则单击 。之后提示“完成搜索”，如图6-14右下部所示。
6. 在多行文字编辑右键快捷菜单中单击“输入文字”，系统将显示“打开”对话框。当选定了一个文本文件后，其内容将出现在文字编辑区中。单击“对正”则出现下级文字对齐菜单。其操作极易掌握，勿需多述。
另外，对于多行文字其他选项：[高度（H）/对正（J）/行距（L）/旋转（R）/样式（S）/宽度（W）]的操作，读者可参照单行文字类似的选项进行。
6.3.2 编辑多行文字
编辑多行文字的方法比较简单，可双击在图样中已输入的多行文字，或者选中在图样中已输入的多行文字右击鼠标，从弹出的快捷菜单中选择“编辑多行文字”，打开“文字格式”编辑器对话框，然后编辑文字。
值得注意的是：如果修改文字样式的垂直、宽度比例与倾斜角度设置，这些修改将影响到图形中已有的用同一种文字样式注写的多行文字，这与单行文字是不同的。因此，对用同一种文字样式注写的多行文字中的某些文字的修改，可以重建一个新的文字样式来实现。
若要改变多行文字的对正方式可通过下拉菜单：[修改][对象][文字][对正]或者利用右键快捷菜单进行操作。

6.4 文字标注实例

任务：绘制标题栏，填写标题栏内文字。如图6-15所示，其中零件名“轴承座”用7号字，其余用5号字，字体：“gbenor.shx”；设置大字体：gbcbig.shx；对齐方式为：正中对齐（MC）；宽度比例为1。
目的：学习掌握单行、多行文字的输入与编辑。
知识的储备：基本绘图与编辑命令及图层的应用等。

图6-15 文字标注实例
绘图步骤分解：
1. 创建图层
在“图层管理器”中创建“粗实线层”颜色为默认色，线宽为0.5mm，其他不变；再新建一个细实线层，颜色、线宽为默认。
3. 作标题栏各水平、垂直线
单击修改工具栏 ，修剪各多余线条，如图6-16所示。

图6-16标题栏及文字填写
3. 标注文字
（1）设置文字样式
单击下拉菜单：[格式][文字样式]
在弹出的“文字样式”对话框中，单击“新建”，建立文字标注“样式1”字体设置“gbenor.shx”；选择“使用大字体”复选框，设置字体样式为“gbcbig.shx”。，高度为“0”；设置宽度比例为1。
（2）设置文字对齐方式
单击下拉菜单：[绘图][文字][单行文字]
指定文字的起点或[对正（J）/样式（S）]： J↙ //选择对正
在命令提示行键入 MC↙ //选择正中对齐方式
（3） 选择文字样式
指定文字的起点或[对正（J）/样式（S）]： S ↙ //选择“样式1”
（4） 输入文字
指定文字的起点或[对正（J）/样式（S）]：捕捉MN中点
//确定文字的起点（见图6-16）
指定文字高度<2.5>： 7↙ // 确定文字的高度。在<>中的为默认高度值。
指定文字的旋转角度<0>：↙ //确定文字的旋转角度。默认角度为0°。
输入文字： 轴承座 //按类似的方法依次输入各标题栏中的文字完成本例题。
用多行文字输入标题栏中的文字也可以完成本例。读者可参照6.3节进行。但因为标题栏内的字高不一样，所以要设置“样式1”字高为7；“样式2”字高为5。但在按提示输入确定写字范围的矩形框对角点时，应捕捉标题栏内要填写文字框格的对角点。如图6-16中的M、N两点。确定之后，在出现的文字输入、编辑框内右击，从弹出的右键快捷菜单中选择对正方式：“正中（MC）”。注写5号字时，可选择“样式2”进行注写。

本章小结：
在本章中，我们介绍了如何在图形中添加文字注释及如何编辑文字的方法，还讲述了怎样输入特殊字符及有效地控制文字外观等。添加文字，可以用单行文字和多行文字两种方式，单行文字书写文字起来较为灵活，适合于在表格中书写。多行文字比较适合于在同一段文字中，具有不同字体、不同文字大小的文字。
AUTOCAD图形中文字的外观都由文字样式来控制。缺省情况下，当前文字样式是STANDARDA，但用户可以创建自己的文字样式，能快速地改变文字的外观。单行和多行文字可以被移动、旋转、复制、修改内容或外观等。

把单元格列宽拉大一点就可以正常显示了，这是数字太长了单元格显示不下了

WORD 中的文字可以Ctrl+C复制，
在PS中点文字工具按钮“T”，PS会新建一个文字图层，然后Ctrl+V粘贴就行了。
注浓意：
图片也可以复制，然后在PS中建一个普通图层，Ctrl+V粘贴就行了。
PS中不能直接制表，表格线只能用直线工具或矩形工具或画笔工具一条条画出来，再用文字工具打上文字，文字在表格中的位置就需要绘制调整。

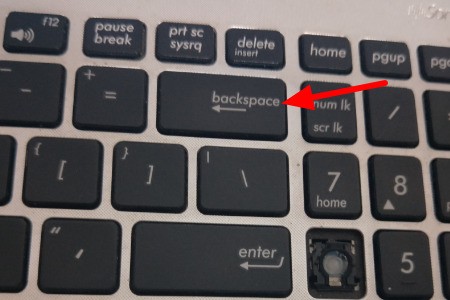

在word进行文档编辑时,删除插入点前的文字内容按“BackSpace”键。
