图纸尺寸可能有误差，建议还是到现场实测下比较靠谱。
-
-
结构图结合建筑图可以看出来。
集水井一般不大，比如说1.5m*1.5m*1.5m。电梯井就大的多了。
二者符号没有区别，都是孔洞的符号。 -

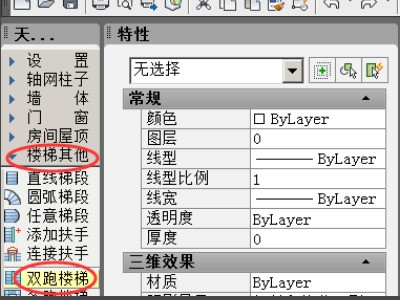

1、首先在打开的cad软件中，点击左侧的工具栏选择楼梯下的双跑楼梯。

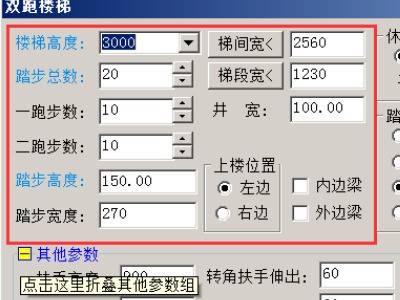

2、然后设置楼梯的参数，设置楼梯的高度、宽度、楼梯井的宽度、楼梯踏步以及踏步数目的设置。

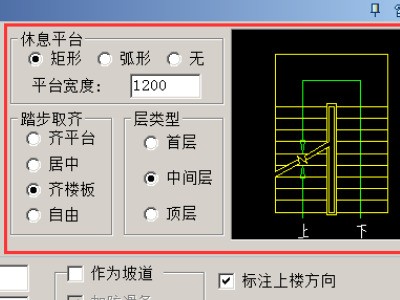

3、在右侧可以设置休息平台的宽度和形状，下方可以设置楼梯的曾类型。

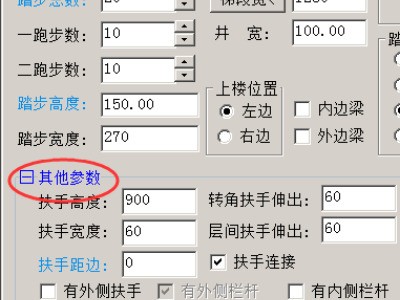

4、如果需要来自设置栏杆的属性，可以点击下方的其他参数来设置栏杆的属性。

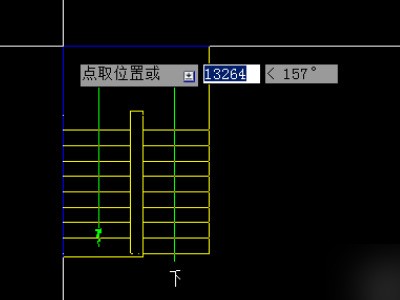

5、全部都设置好以后，可以在绘图区域点击绘制楼梯了。直接在需要绘制楼梯的位置点击，即可绘制楼梯。
-
就那几条线，随便画就画出来了
