cad三维拉伸建模咋搞？看这儿
1. 打开cad，右上角那个倒三角点一下，切到三维建模模式。

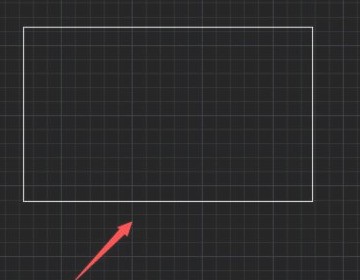

2. 先画俩圆再画个矩形，输入reg回车，把它们都转成面域。

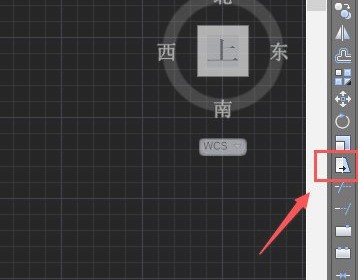

3. 视图换成东南等轴测，点那个视角框选东南就行。
4. 命令行打ext，或者去上面常用选项卡点拉伸工具都行。
想拉成曲面记得输mo再选su，默认是实体so，可以各整一个对比下。
5. 输入ext → mo → so → 框选一个圆 → 回车 → 输高度（比如300）。
再来一遍：ext → mo → su → 选另一个圆 → 回车 → 高度300。
然后视觉样式切概念，按住shift+鼠标滚轮拖一拖，看看实体和曲面区别，一眼懂。
6. 不想要了就按U撤销，连按回车回到之前状态。
再用ext选一个圆加一个矩形，回车，输300，直接拉出圆柱和长方体。数值正往上，负的就往下拉。
7. 又来一次ext，选图形回车，敲个t，输倾斜角比如45°，再输高300，立马变圆锥和四棱锥！方向还是正上负下。
8. 切到前视图，输入spl，随手画两条样条曲线当路径。
9. 回到东南等轴测，输入ext → 选圆 → 回车 → 按p → 点刚才画的曲线当路径，搞定！矩形同理。
最后视觉样式调成概念，shift+鼠标中键转视角，全览成果，收工～
