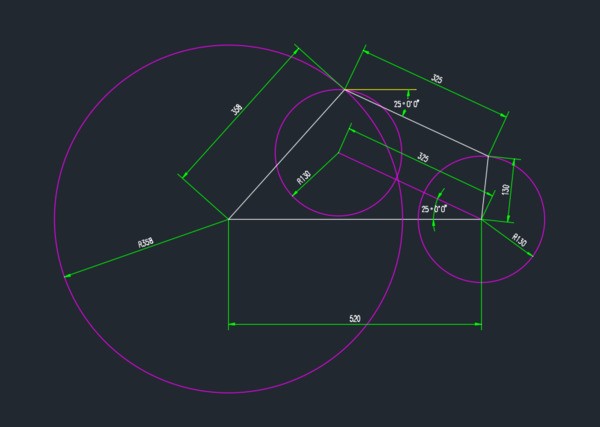

上一个截图，洋红色为所作辅助线，自己看能不能理解作图原理，其实就是基本的几何作图问题，并不是AutoCAD的难题。
-
-
先画一个48长51°叫的线 @48<51就是红的那个，然后用过顶点的垂直线镜像成右面那个，连接下面两个端点。在底边中点向下画30的垂直线（红的那个）360问答把这个线分别向左右各偏移20连接这两条偏移的线的下面的端点尺寸标注 30、40、48、51°都是准确的60那个是近似数，把标注精度设置成整数就是60
-
打个比方说 直线60 圆半径50
1、先画60的直线，
2、以直线的2个端点为圆心，各画2个半径50的圆，
3、这2个圆的交点随便取1个做圆心，
4、画个半径50的圆，这个圆就是半径50，并与60直线2个端点相交
