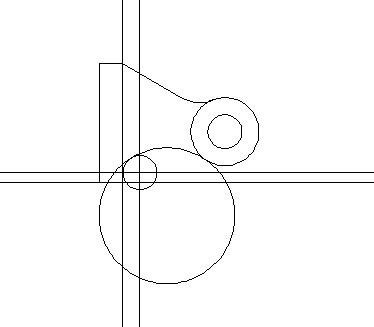

先把那个R5的园和右边直径20的园画出来，再用绘图-园-相切、相切、半径命令画R20的园
-
-
这样吧，我直接给你画一遍，这个图是左右对称的只用画一半最后镜像就可以了：
第一步，画出R430、R490：
第二步，画上面800尺寸的半边（注意哈这里要用到倒圆角的命令）：
第三步：画外面的。
第四步，再完善一下细节
第五步：镜像标注尺寸：
最后说一下，两个半径的相切弧线，先画主体半径和与主体半径相交的直线，最后再用倒圆角的命令就可以画出来了。比如那个R159.17就是这样画。
