想要将CAD输出为黑白的JPG图纸应当怎么操作？-PChome电脑之家

AD转JPG有两种搞法！一种是：打印时选JPG格式，然后保存就行（会自动变黑白）。另一种：右键点选项，调出显示菜单，选颜色设置，截图另存就OK了。
公司外发图纸啥的，通常都转PDF：打印选PDF格式，确认后保存（也会自动变黑白）。

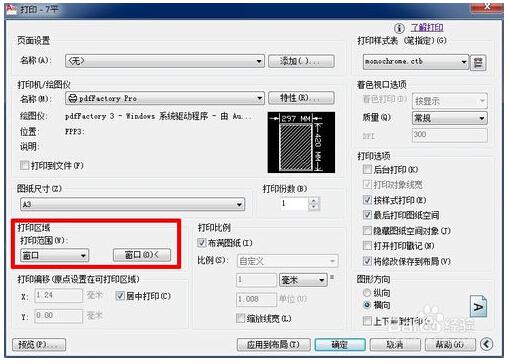

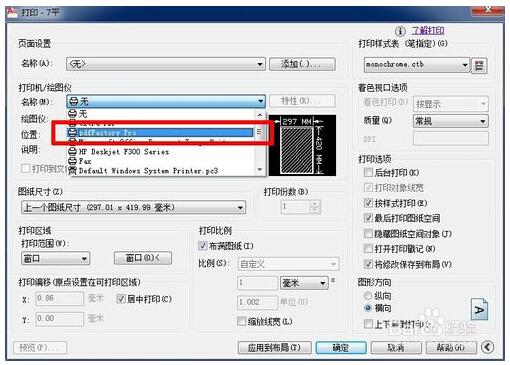

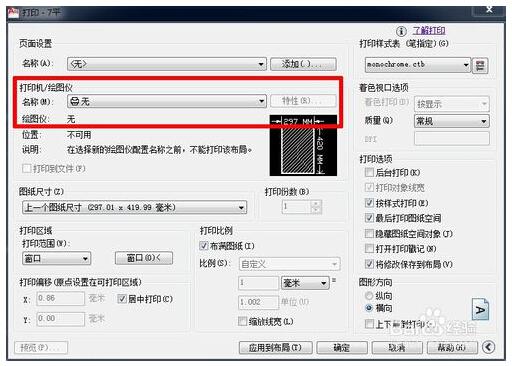

1、安装PDF虚拟打印机软件，我比较喜欢用pdfFactory ，这是一个无须 Acrobat 创建 Adobe PDF 文件的打印机驱动程序。pdfFactory 提供的创建 PDF 文件的方法比其他方法更方便和高效，其软件有多个版本，可以自行从网上下载安装，安装后打开AutoCAD软件，点打印按钮（CTRL+P)出现AutoCAD打印对话框界面，在打印机/绘图仪下拉菜单出现了pdfFactory Pro打印机。选择该打印机，然后可以像往常一样用窗口选择打印

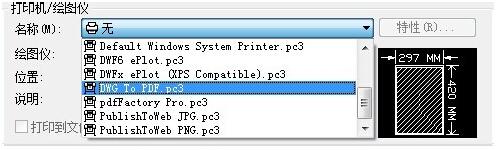

2、如果一时半会找不到免费破解版pdfFactory Pro也没太大关系，AutoCAD自带了PDF打印机，可以用系统自带的DWG to PDF.pc3，同样可以打印PDF图纸文档，对于导出图纸的质量来说，差别不大，只是不同的虚拟打印机内置的纸张规格大小略有不同，可以根据个人习惯选择使用pdfFactory或者系统自带的DWG to PDF.pc3

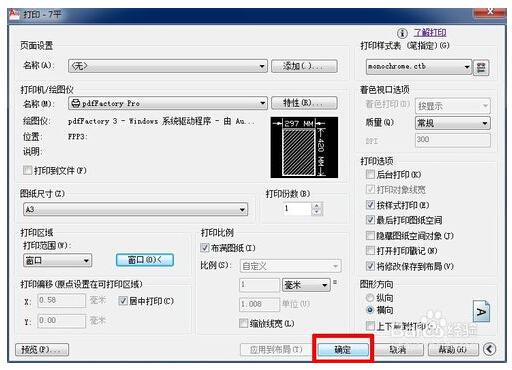

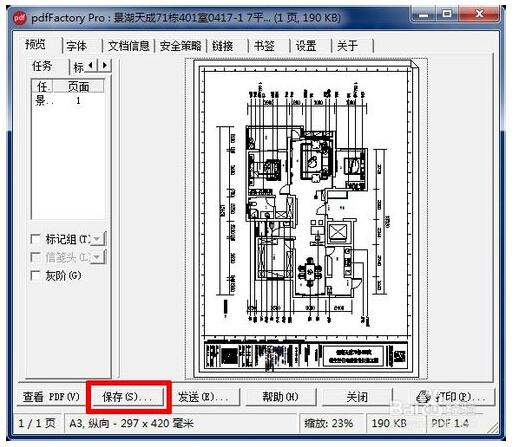

3、以下以pdfFactory Pro虚拟打印机打印图纸为例，选择图纸尺寸为A3，用窗口选择图纸边框，点击确定，开始虚拟打印，自动生成PDF图纸文档，点击pdfFactory Pro虚拟打印机的保存按钮，选择保存路径，保存好生成的PDF图纸文件。此生成的PDF文件大小是A3尺寸，由于AutoCAD是矢量软件，虚拟打印生成的PDF文件依旧是矢量文件，所以保证了导出图纸的清晰度。

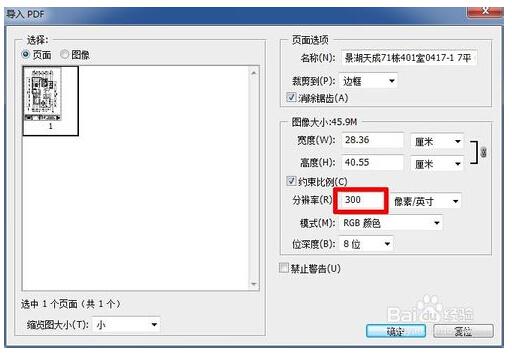

4、然后利用Photoshop软件将矢量的PDF转换成符合要求的位图文件JPG格式，把刚才保存的PDF文件用PS打开，出现对话框，调整符合制图要求的分辨率数值，此处按照印刷常规要求300像素为例调整好数值，然后按确认导入到PS。

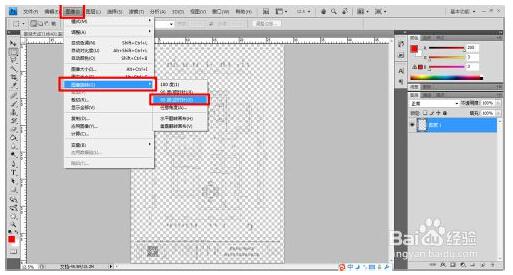

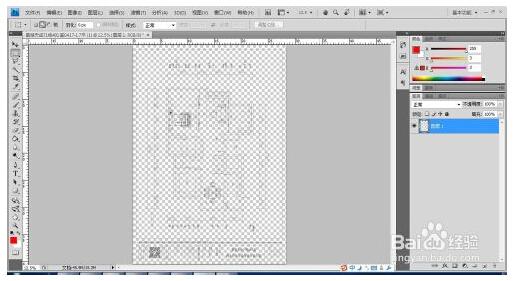

5、此时Photoshop界面出现了一个透明底色的图纸，竖版的，不符合看图习惯，只要用PS的[图像]——[图像旋转]——[90度（逆时针）]，把图纸旋转一下。

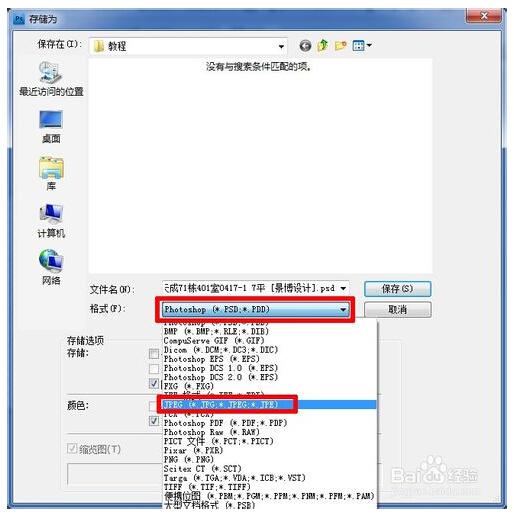

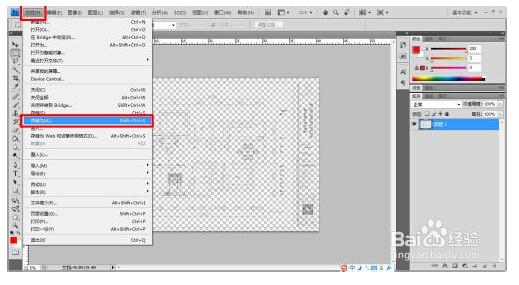

6、这一步可以对图像进行保存成JPG格式，也可对图像进行填充或其他编辑处理。如果仅仅是转换JPG格式，不做其他处理的话，此刻点PS的[文件]——[存储为]——[JPEG]即可（选择好保存路径）

7、最后形成默认白底、带图纸框的A3大小的JPG图片格式文件。

q124656011

1.在打印---打印机/绘图仪---（选择）Publishtoweb JPG.pc3 2.再选你要打印的图纸就可以了。 3.按照提示保存在你想保存的文件里就可以了（就转换一下的话可以保存在桌面）。

jjs1115

CAD转JPG图片的方法有什么？

ohme28

1、首先打开AutoCAD

2、新建或者打开已有图形文件（dwg或者dxf文件）。

3、依次单击“插入”选项卡 “输入”面板 “输入”。

4、在弹出窗口中选择需要打开的文件。

5、点击需要打开的文件后，会弹出“正在后台处理输入作业”的对话框，可以点‘关闭’关掉此窗口，处理好后，右下角会弹出“输入文件处理完成”，点击蓝色文件路径即可打开文件。
