cad如何建立块快捷键

展开

没找到满意答案？去问豆包AI智能助手

取消复制问题

acewolf_007

1打开图纸，点工具——数据提取；
2选创建新数据提取，下一步，随便起个名，比如1111，确定；
3选图纸/图纸集，下一步；
4选你要提取的对象，全选后把多余的勾去掉，再单独选你需要的数据，下一步；
5勾选你需要的内容，比如点的x、y、z坐标，下一步；
6预览一下内容对不对，没问题就下一步；
7选择保存路径、文件名和类型，比如xls格式；
8完成。
279940535yyy

1、命令“B”，制作出来的块是在当前图纸中；可以用“I”命令插入制作的块
2、命令“W”，制作的块可以保存为一个独立的文件，用“I”命令插入刚才制作的块，可以在任何图纸使用
pwketpjszb

在AUTOcad中有两种类来自型的图块功能，命令分别是：block， wblock 。
block 是在本文件中定义一个块名称，没有保存成单独的一个文件，只供本文件使用；块名称及块定义保存在当前图形中。（简命令为B）

wblock 将指定对象保存到文件或将块转换为文件。供其它文件使用，就是说能在另一个图形中插入你保存的块文件。注：W块保存时要注意“单位为：毫米”，不然在别的图纸中插入块会变大！（简命令为W）

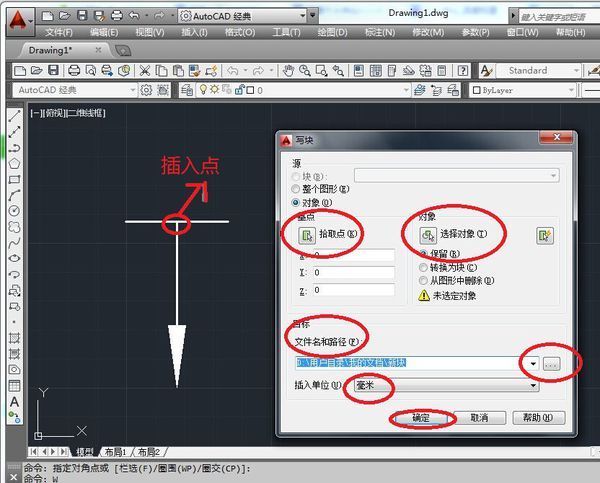

下面举例说明块的建立方法，以做一个机械中的深度符号为例子：执行w命令——弹出如图所示的对话框：——点击“基点”，拾取深度符号的插入点——点击“选择对象”，选中深度符号——然后点击确定就可以保存块。（注意：单位要设置为mm，块的保存目录可以自己设置好）如图：
bhvjy5

CAD里已经建立的“块”，因为建立错了，你可以用相同的名称重新建立块,那么以前的块就没有了,被新的块覆盖了。如果不需要重新建立而要彻底删除，你就直接删除就可以了；要想在调出“块”的时候，在对话框里不再有它的名字，你可以在删除了块后打开：“文件”——“绘图实用程序”——“清理”，弹出“清理”对话框，点击“全部清理”最后“关闭”就可以了。
852984591

除了使用提供的预定义填充图案外，还可以设计并创建自己的自定义填充图案。设计填充图案定义要求具备一定的知识、经验和耐心。只有熟悉填充图案的用户才能自定义填充图案，因此建议新用户不要进行此操作。 AutoCAD 提供的填充图案保存在 acad.pat 和 acadiso.pat 文本文件中。用户可以在该文件中添加填充图案定义，也可以创建自己的文件。
zhaoru369

选中操作再按快捷键
