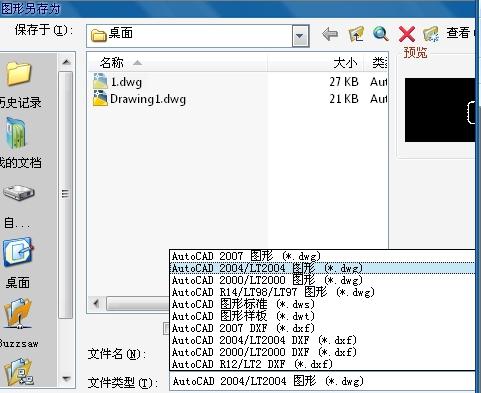

另存为，选DXF格式输出就行
-
-
菜单命令：文件--另存为
-
在1.5版本以上的FOR WINDOWS的Protel软件中，都增加了一个将PCB文件导出为DXF格式的功能，而AUTOCAD的R12以上版本具有将DXF文件导入的功能，使Protel的PCB文件可以被AUTOCAD读取，以下详细说明具体的操作：
1. 在1.5版本的Protel软件中打开要转换的印制板文件，按菜单EDIT－SELECT－ALL选定整个PCB文件，按菜单FILE－EXPORT－DXF，在对话框中输入转换后的DXF文件名，按OK按钮，则PCB文件至DXF 格式的文件转换完成。
2. 运行AUTOCAD－R12，按菜单FILE－Import/Export－DXF IN将DXF文件导入，按FILE－SAVE AS 将文件保存为AUTOCAD的DWG 文件。
3. 在AUTOCAD－R14的中文汉化版中将该DWG格式文件打开，用鼠标选定全部，按菜单的修改－复制，再打开已编好的符合国家标准的设计文件格式表，按菜单的修改－粘贴，X，Y比例均设置为25.4 ，将图形粘贴入表中，并移到适当的位置。
4. 按菜单的格式－图层，弹出对话框，鼠标点LAYER，在SHOW栏处选ALL IN USE，并将印制板的不需要打印的层关掉，按OK按钮，并打印，即可将需要的印制板图按照国家标准的设计文件格式打印出来。
