以上是单控灯连接原理图可以参考连接
这是三联单控灯连接原理工作原理是相同的
-
火线进开关，零线进灯头接通开关和灯头。
-
三个位置控制一个灯，需要两只双控开关加一只中途开关；
四个位置控制一个灯，需要两只双控开关加两只中途开关；
五个位置控制一个灯，需要两只双控开关加三只中途开关，以此类推。在电线排设上，同双控的排线一样都是排双线，只要注意两个双控开关装配在双线的前后两端，中途开关装配在中间即可（中途开关在中间实现两条电线的换向通断）。
双控开关好买，中途开关不好买而且巨贵，不过可以自己动手改制。简单的办法是买一个两开双控开关，中间用502胶水点一下，让两个双控开关一起联动，就是中途开关了。接线可看下面的原理图。
-

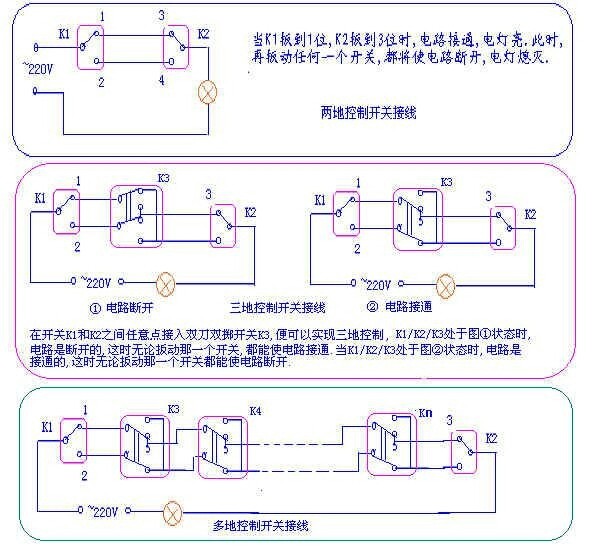

三开三控开关接线图如下：
三个双控开关控制：
1、装一个220V继电器（两组动合、两组转换）在双控开关内部。触点连接如下图的原理，线包通过一个开关接220V，可以是双控开关也可以是一个单刀开关或自锁开关等。
2、两个双控加一个双刀双位
扩展资料
三控开关是指三个开关控制一个灯，就是在双控的基础上，把两个开关的连接线中间再加上一个双刀双掷开关。如果没有的话，可以用双开代替。
1、装在一处。有三个控制开关，如果你的吸顶灯有12个灯泡，按第一个开关4个灯泡亮，按第二个开关8个灯泡亮，按第三个开关12个灯泡都亮，等等。
2、装在三处。三处装有三个开关，这三个开关都可以对同一个光源进行控制。
参考资料：百度百科-三控开关
-
1、一灯两控接线图如下：
2、接法附开关图如下：
扩展资料
用途
1、另外双控开关还用于控制应急照明回路需要强制点燃的灯具，双控开关中的两端接双电源，一端接灯具，即一个开关控制一个灯具。
2、如果是采取传统的开关的话，想要把灯关上，就要跑下楼去关，采用双控开关，就可以避免这个麻烦。另外双控开关还用于控制应急照明回路需要强制点燃的灯具，双控开关中的两端接双电源，一端接灯具，即一个开关控制一个灯具。
双控开关安装方法
1、L1为输入端，L2为常闭输出端。L3为常开输出端。L1A为A路输入端，L2A为A路常闭输出端，L3A为A路常开输出端；L1B为B路输入端，L2B为B路常闭输出端，L3B为B路常开输出端。三路开关成为双控使用时，必须与单路或双路开关组合使，三路开关不得与三路开关组成双控开关使用。
2、接好线，用螺丝固定86接线盒，扣上面板即可，严禁开关同时接上零线、火线。安装前，保证负载及线路完好；若全无蓝光背景灯，表示线路没接好，需检查线路；若单个开关无效，说明有一路线路没接好；若两个开关同时无效，说明公共线路没接好，即零火线都没接好或负载开路；若背景灯亮但触摸不起作用，需切断电源重新再通电。
参考资料来源：百度百科-双控开关
-
火线到零线，开关串在灯泡上到零线
-
三控就是三个独立开关，一根火线进这三个开关，三个出线分别到三个灯。三控开关有别于双控开关，三控开关因为控制面板上开关按钮的不同可以分为单联双控开关、双联双控开关、三联双控开关，按照联数的增加接线困难也会递增，接线方式如下：
首先要准备好三个开关，一般来说像两个一开双控开关、一个双开双控开关，同时还要准备好电线若干;然后在接的时候火线要连接单控开关L，这样才可以引出控制线L1，L2;引出的L1连接双控开关的L1、L2连接双控开关的L2;总而言之，三控开关使得我们用电更加安全，又可以低耗我们的用电，随着现在用电的全面普及，插座开关几乎每家的每一个房间都有的，而且每个房间中可能不止一个两个开关，这样三控的开关就更加需要安装了。 别墅大师为你提供当地建房政策，建房图纸，别墅设计图纸;别墅外观效果图服务，千款爆红图纸任你选：https://www.bieshu.com?bdfc -
三控一灯开关接线图如下图，三控开关是指三个开关控制一个灯，就是在双控的基础上，把两个开关的连接线中间再加上一个双刀双掷开关。如果没有的话，可以用双开代替。
含义：
1、装在一处。有三个控制开关，如果你的吸顶灯有12个灯泡，按第一个开关4个灯泡亮，按第二个开关8个灯泡亮，按第三个开关12个灯泡都亮，等等。
2、装在三处。三处装有三个开关，这三个开关都可以对同一个光源进行控制。
家庭装饰工程中，有时需要用三个开关控制一盏灯：
譬如，一套两室一厅一厨一卫住房，客厅的照明灯需要由分别装在两个房间与客厅的三个开关来控制。
此时，若用三个双控开关无法实现此项控制;若用一个单控开关与两个双控开关，虽然理论上可行，但实际使用时不方便，当两个双控开关不相通时，单控开关失去作用，故此方案亦不可取。现采用两个双控开关与一个新型开关来实施。
