画图的话，ch是高，cw是宽，ld是深，一般图纸都这么标。
CAD就是用软件画的图，建筑、装修、机械这些行业都会用到。说白了就是电脑帮你画图设计，能快速算出各种方案，方便挑个最好的。
想画得快点，最好按这几个步骤来：
1. 先设置好图纸大小→单位和精度→建几个图层→设置样式→再开始画。
2. 画图一直用1:1比例，要调大小直接在打印的时候改比例就行。
3. 小范围的填充图案就把比例调小点，大范围的就调大点。
4. 不同类别的图形分不同图层、颜色、线宽，统一用图层控制（BYLAYER）最方便。
照着做效率高不少，新手建议试试！

xb995561608

这个是表示窗户尺寸的，DH是窗户下地台的高度，CH是窗户高度，CW是窗户宽度。

mhb1988

CH窗高，MH门高等等，没依据的，都属于瞎猜，CH和MH我还说是“窗厚”“门厚”呢。
一、要搞清楚，系统规范的设计文件，应该附上简单的编号说明（行业规范的编号码本，只作为示例，不作为实际应用的含义，只为设计单位编号的依据）；
二、公司的编号规范，也只能作为指导方向和编号原则，不可能全部涵盖，大家尽量不偏离。针对个别项目还是要给编号说明的；

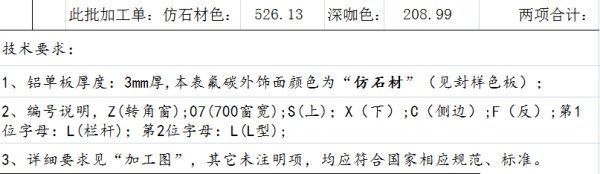

比如我出的加工单，说明内，尽量做编号说明，不光你设计能看懂，安装工人也能看懂才行，而不是流于形式，不中看也不中用。

网上好多这样“问编号代表什么含义”的问题，非常可笑，编号是“查”的，不是“背”的。你背熟练了，各个工序工人也360问答跟着你背？设计说明里，就应该有“编号说明”。有的设计人员故意不给编号说明，装什么高冷和专业啊？那是拿无知当个性。
如果我的回答有帮助，请大家点个赞、关注一下，您的鼓励会让我一如既往的为大家提供帮助，谢谢！请看我历史回答，这方面的内容很多的，请点赞关注

linlaogong

CH窗高，MH门高等等，没依据的，都属于瞎猜，CH和MH我还说是“窗厚”“门厚”呢。
一、要搞清楚，系统规范的设计文件，应该附上简单的编号说明（行业规范的编号码本，只作为示例，不作为实际应用的含义，只为设计单位编号的依据）；
二、公司的编号规范，也只能作为指导方向和编号原则，不可能全部涵盖，大家尽量不偏离。针对个别项目还是要给编号说明的；
比如我出的加工单，说明内，尽量做编号说明，不光你设计能看懂，安装工人也能看懂才行，而不是流于形式，不中看也不中用。

网上好多这样“问编号代表什么含义”的问题，非常可笑，编号是“查”的，不是“背”的。你背熟练了，各个工序工人也跟着你背？设计说明里，就应该有“编号说明”。有的设计人员故意不给编号说明，装什么高冷和专业啊？那是拿无知当个性。
如果我的回答有帮助，请大家点个赞、关注一下，您的鼓励会让我一如既往的为大家提供帮助，谢谢！请看我历史回答，这方面的内容很多的，请点赞关注

zphp16

　　一般图纸，ch：high高、cw：wide宽、ld：deep深。
　　为了提高作图速度，用户最好遵循如下的作图原则：
　　1．作图步骤：设置图幅→设置单位及精度→建立若干图层→设置对象样式→开始绘图。
　　2．绘图始终使用1：1比例。为改变图样的大小，可在打印时于图纸空间内设置不同的打印比例。
　　3．当处理较小区域的图案时 ,可以减小图案的比例因子值 ;相反地 ,当处理较大区域的图案填充时 ,则可以增加图案的比例因子值。
　　4．为不同类型的图元对象设置不同的图层、颜色及线宽，而图元对象的颜色、线型及线宽都应由图层控制（BYLAYER）。
　　5．需精确绘图时，可使用栅格捕捉功能，并将栅格捕捉间距设为适当的数值。
　　6．不要将图框和图形绘在同一幅图中，应在布局（LAYOUT）中将图框按块插入，然后打印出图。
　　7．对于有名对象，如视图、图层、图块、线型、文字样式、打印样式等，命名时不仅要简明，而且要遵循一定的规律，以便于查找和使用。
　　8．将一些常用设置，如图层、标注样式、文字样式、栅格捕捉等内容设置在一图形模板文件中（即另存为*.DWF文件），以后绘制新图时，可在创建新图形向导中单击"使用模板"来打开它，并开始绘图。

88KLM

CW：宽 LD：深 LW：梁宽，ch：high高、cw：wide宽、ld：deep深
仅供参考，具体是否我不确定

mawanheng

一般图纸，ch：high高、cw：wide宽、ld：deep深。
为了提高作图速度，用户最好遵循如下的作图原则：
1、作图步骤：设置图幅→设置单位及精度→建立若干图层→设置对象样式→开始绘图。
2、绘图始终使用1：1比例。为改变图样的大小，可在打印时于图纸空间内设置不同的打印比例。
3、当处理较小区域的图案时 ,可以减小图案的比例因子值 ;相反地 ,当处理较大区域的图案填充时 ,则可以增加图案的比例因子值。
4、为不同类型的图元对象设置不同的图层、颜色及线宽，而图元对象的颜色、线型及线宽都应由图层控制（BYLAYER）。

扩展资料：
施工与CAD：
根据各种条件，运用科学规律和美学规律，通过分析、综合和创作，正确处理各种使用要求，处理如结构、施工、材料、经济等之间的相互关系，为创造良好的空间环境提供方案和建造蓝图所进行的一种活动。
对于大多数建筑师来说，立意构思的过程仍是在大脑和草图纸上完成的，电脑技术在这方面确实还不能与传统的方法相抗衡。而在建筑设计过程中，无论是方案设计、初步设计还是施工图设计都广泛地采用了CAD技术。
使用CAD技术可以缩短设计周期、提高图纸质量和设计效益，可以产生直观生动的建筑空间效果，还可以促进新型设计模式的产生。
参考资料来源：百度百科-CAD施工图

dsmhjwilfaxn

ch：high高、cw：wide宽、ld：deep深。窗户高度只是CH

如果满意请采纳谢谢！
