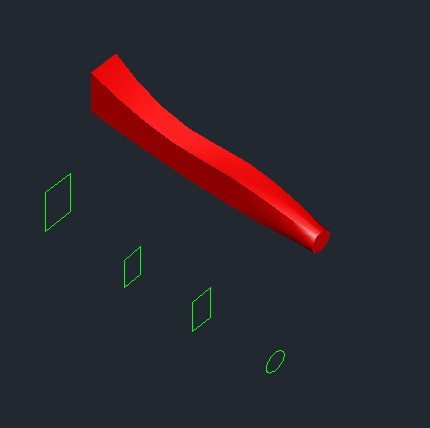

定了三个点的弯矩后，直接在图上标出来，然后用CAD里的三点画圆弧命令（arc），按顺序把这三个点连起来就完事了。
先控制截面的弯矩M，画出M图。接着从M图里截取杆件，考虑杆端弯矩M（方向按实际作用）和杆上的外荷载，通过杆件平衡算出剪力FQ，再画FQ图。最后从FQ图截取结点，结合FQ（方向也按实际画）和结点荷载，利用结点平衡求出轴力FN，画出FN图。
弯矩Mfz、外力Ty、剪力py之间的关系是：?Mfz/?x = -Ty，?Ty/?x = -py。所以弯矩和剪力的关系就是??Mfz/?x? = py。
内力图的一些规律：
1. 在没荷载的地方，如果剪力图平行x轴，弯矩图就是斜直线。剪力为正时，弯矩图往右下斜；剪力为负时，弯矩图往右上斜。
2. 均布荷载下：荷载往下，剪力图往右降，弯矩图凹朝上。
3. 集中力作用点，剪力图会突变，突变值等于集中力大小；弯矩图会有转折。
4. 集中力偶作用点，弯矩图会突变，突变值等于力偶矩大小，剪力图不变。
5. 剪力为0的地方，弯矩有极值。
以上内容来自百度百科-内力图。
先控制截面的弯矩M，画出M图。接着从M图里截取杆件，考虑杆端弯矩M（方向按实际作用）和杆上的外荷载，通过杆件平衡算出剪力FQ，再画FQ图。最后从FQ图截取结点，结合FQ（方向也按实际画）和结点荷载，利用结点平衡求出轴力FN，画出FN图。
弯矩Mfz、外力Ty、剪力py之间的关系是：?Mfz/?x = -Ty，?Ty/?x = -py。所以弯矩和剪力的关系就是??Mfz/?x? = py。
内力图的一些规律：
1. 在没荷载的地方，如果剪力图平行x轴，弯矩图就是斜直线。剪力为正时，弯矩图往右下斜；剪力为负时，弯矩图往右上斜。
2. 均布荷载下：荷载往下，剪力图往右降，弯矩图凹朝上。
3. 集中力作用点，剪力图会突变，突变值等于集中力大小；弯矩图会有转折。
4. 集中力偶作用点，弯矩图会突变，突变值等于力偶矩大小，剪力图不变。
5. 剪力为0的地方，弯矩有极值。
以上内容来自百度百科-内力图。
