脉冲袋式除尘器用单片机集中控制，分自动和手动两种模式。调试或检修时用手动，正常运行时用自动。脉冲控制仪是关键设备，操作时要注意三点：
1、开机前先检查电气接线和压差传送器，确认无误后合上电源开关。风机启动后，反馈信号进来，设备就开始工作啦。
2、脉冲清灰用自动控制。把脉冲控制仪的开关调到Demand，用定阻法清灰。用红指针设定上下压差限，当设备阻力超上限，脉冲喷吹就启动了。
3、卸灰有手动和自动两种。手动的话，按卸灰运行按钮开始卸灰，按卸灰停止按钮就停了。简单粗暴好操作！

niukay

展开全部

1353427300

脉冲控制仪是脉冲袋式除尘器喷吹清灰的主要控制装置。它的输出信号控制电磁脉冲阀对滤袋进行循环清灰，以保证除尘器的处理能力和收尘效率。脉冲控制仪采用工业级芯片作为控制核心；在印刷线路板上有明显的设置标志，可方便的进行控制仪的设置；控制仪输出侧设有各个输出点的工作指示，可快速判断输出点的状态；控制仪设有手动操作按钮，可方便的进行设备的调试、运行操作；该脉冲控制仪采用防水外壳结构，配合防水接头，可在室外、粉尘环境中使用；且脉冲控制仪配备可插拔的印刷线路板专用端子，可方便的进行接线。各输出端输出控制电磁脉冲阀的开启，喷吹压缩空气清灰，同时有发光二极管显示喷吹顺序。除尘器清灰时，一边过滤一边喷吹清灰，脉冲控制仪按设定的脉冲宽度和脉冲间隔输出电信号控制脉冲阀逐个喷吹清灰。 qym-af型可编程脉冲喷吹控制仪

89068722h

脉冲袋式除尘器采用单片机进行集中控制，可分为自动和手动两种方式。调试和设备检修时采用手动方式进行控制，设备正常运行工况下采用自动方式进行控制，脉冲控制仪作为重要的控制仪器，操作方法注意事项有以下三点：
1、开机操作。检查各电气接线，压差传送器后合上各电源开关，待风机运行，反馈信号进入，设备便开始运行。
2、脉冲清灰。脉冲清灰采用自动控制方式进行。将脉冲控制仪上的开关指向Demand时，采用定阻法进行清灰，用表上的红色指针设定上下压差限，当设备阻力阻力超过上限值时，则脉冲喷吹开始动作。
3、卸灰控制。卸灰可采用手动或自动两种方式。采用手动时，按下控制柜上“卸灰运行”按钮，卸灰开始；按下“卸灰停止”按钮，则卸灰停止。

27tong

脉冲控制仪是脉冲袋式除尘器喷吹清灰的主要控制装置。

它的输出信号控制电磁脉冲阀对滤袋进行循环清灰，以保证除尘器的处理能力和收尘效率。

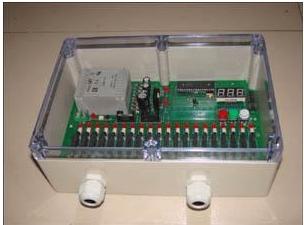

脉冲控制仪采用工业级芯片作为控制核心；在印刷线路板上有明显的设置标志，可方便的进行控制仪的设置；控制仪输出侧设有各个输出点的工作指示，可快速判断输出点的状态；控制仪设有手动操作按钮，可方便的进行设备的调试、运行操作；该脉冲控制仪采用防水外壳结构，配合防水接头，可在室外、粉尘环境中使用；且脉冲控制仪配备可插拔的印刷线路板专用端子，可方便的进行接线。

各输出端输出控制电磁脉冲阀的开启，喷吹压缩空气清灰，同时有发光二极管显示喷吹顺序。除尘器清灰时，一边过滤一边喷吹清灰，脉冲控制仪按设定的脉冲宽度和脉冲间隔输出电信号控制脉冲阀逐个喷吹清灰。

qym-af型可编程脉冲喷吹控制仪

ryui0480

因为市场上目前的脉冲控制仪型号较多，生产厂家鱼龙混杂。

那么我就按照我们的给你大概介绍下吧。

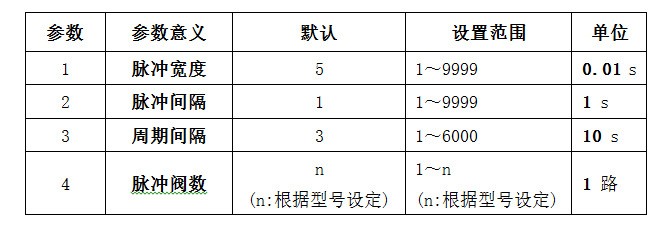

参数设置说明：
1.按下“”键进入参数选择状态，并且发光二级管指示当前修改项；
2.转动“” 旋钮修改参数值，P为参数值增加，Q为参数值减少；
3.任何时候，按下“”键，控制仪即可进入参数修改状态；
4.按下“”键跳到运行指示灯亮起时，参数设置完成，控制仪开始自动清灰运行。

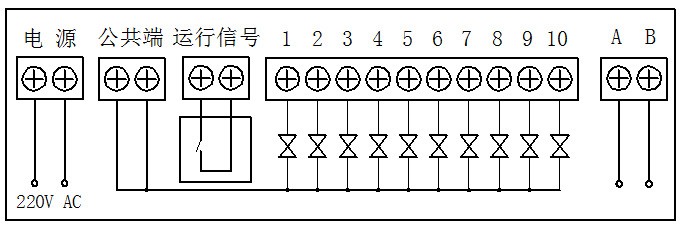

在线控制仪接线标识说明：（各型号端子接线图附后）
1) 【电源】为交流220V输入端子（L,N）；
2) 【公共端】为阀用公共端；
3) 【运行信号】为该型号脉冲控制仪自动运行控制端口，接口类型为干接点。当需要外部控制自动清灰运行时，需将主板上的黑色跳线帽儿断开；
4) 【1～N】为脉冲阀信号输出端子（N标示控制仪输出路数）；
5) 【A B】为485通讯接口。(该功能需定制)

注意：
1、由于线路板及接线端子上工作电压高达220V，操作时手一定要保持干燥且不要接触接线端子和线路，否则，可能导致触电事故；
2、由于“功能”按钮为塑料微型按钮，操作时应垂直轻按，切忌用力过猛或斜按，否则，很容易损坏按钮。
3、控制仪周围不应有腐蚀性气体，尽量避开强烈震动、强磁、高温高热场所;
4、为了保证正常的生产及设备安全，控制路数、脉冲阀数应由专业技术人员进行调整。
参考资料：http://www.hnqianhe.com/kongzhiyi/
