操作步骤：
1. 用偏移把360问答的水平中线往下挪5，画条辅助线；
2. 画个R10的圆；
3. 用相切+相切+半径画R15圆，要同时贴住辅助线和R10圆。
追问：不对啊！
1. 用偏移把360问答的水平中线往下挪5，画条辅助线；
2. 画个R10的圆；
3. 用相切+相切+半径画R15圆，要同时贴住辅助线和R10圆。
追问：不对啊！
-
-
cad界面下方对象捕捉右键将圆心勾上
或者按住shift+鼠标右键
至于那个圆心样式在菜单栏-格式-点样式儿办示走氢朝里设定 -
在三维建模空间直接找到长方体命令设置长宽高相等。或者画一个正方形在拉伸也行。二维空间的也可以画，不过都是线条看起来可能不真实
-
那个貌似是相切相切来做的。
-
外螺纹的画法应按国家制图标准要求去画与标注(见图)，如需要画成你照片的实样，则宜用Solidworks、ProE或UG等三维制图软件去画，以Solidworks为例，先建个圆柱体，并在其一头外径作一螺旋线，并按螺旋线切去一三角形以形成螺纹，并按旋转排列列阵成三个均等三个柱体，再圆角成你要求的形状后，采用挖空到实际零件，至于右边的半剖，只要按点下工具钮上的半剖显示即可。
中螺旋线的画法

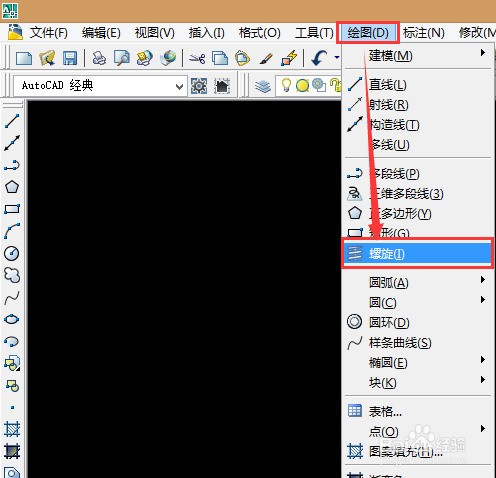

直接输入命令 HELIX，或者点击 绘胶搞格拿第让棉速言益护图→螺旋线 ，即可打开螺旋线绘制功能：
2. 在绘图区域点击需要绘制螺旋线的圆点：

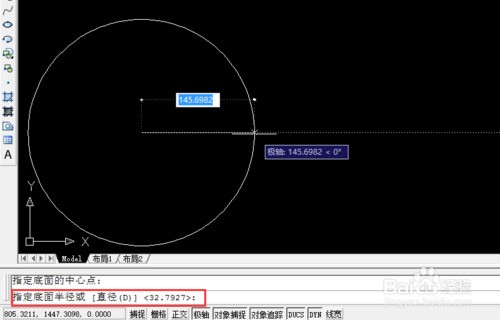

3. 移动鼠标，或者直接输入底面圆半径：

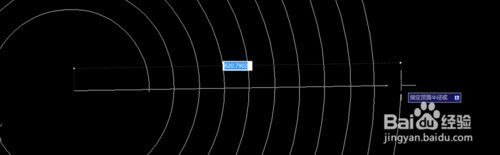

4. 移动鼠标，或者直接输入顶面圆半径：

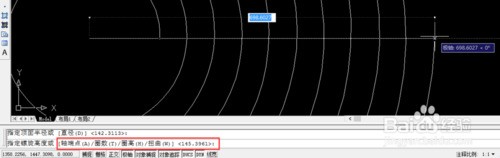

5 如果需要修改圆圈数，就输入 t 之后，然后回车：
6. 输入圈数后回车：
7 移动鼠标，或者直接输入螺旋圈的高度，然后点击绘图区，即可完成螺旋线的绘制：

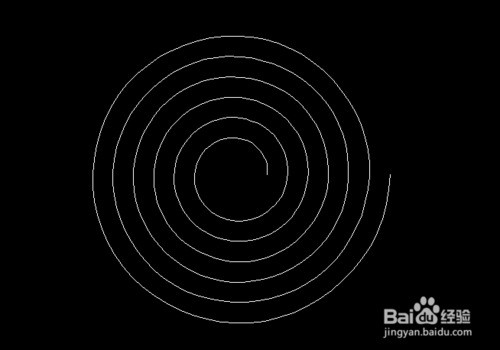

8 如下图所示，即已经完成了螺旋线（左侧为俯瞰视图，右侧为3d视图）：
-
标准答案: 1.利用捕捉，把线直接移动到圆心上，然后溶准迫复散真站情样EXT，把原沿着路径P，就是直线，拉伸，就可以了。拉伸的时候要避免自我相交。 补充:如果你是单独画的圆和直线，没用捕捉，那么肯定拉伸不出来。因为两者都在一个平面内。 2.你的做法应该是:先画一条斜线，然后在线的一个端点上画一个与线垂直的圆，再拉伸，对吧。 最最标准的做法:先画斜线。然后用UCS的“Z轴矢量UCS”，先点击线的一个端点，再点另外一个端点。然后再画圆，随便你怎么画，肯定都是与直线垂直的。 补充几句:在CAD里面做三维的时候，一定要抓住主线: 所有的画直线画圆，画多边形样条曲线，都必定是在“X-Y面”内做的(前提是不捕捉面外点)。所以，作图前，必须先定UCS，就是用户坐标系。 CAD中，你可以简单的这样理解:USC=“X-Y平面”。 试试吧。
-
1. 用菜单里的工具>查询>列表,来测量
2. 试试直接用角度标注. -
简单，如果要的话给我发个邮件，我告诉你具体怎么画！
