在CAD中画螺纹需要使用螺纹工具，螺纹工具可以在CAD的工具栏中找到。使用螺纹工具时，需要先选择要画螺纹的线段或者面，在弹出的对话框中选择螺纹类型、深度、数量等参数，并点击确定。在画完螺纹后，可以使用螺纹编辑工具进行一些必要的调整和修改。同时，在画螺纹时也要注意精度和准确性，以免影响到整个设计结果。
-
-
首先,确定是画内螺纹还是外螺纹.
内螺纹时,先画出孔,孔径为功丝前钻孔直径,外螺纹时,画出圆柱体,直径为螺纹公称直径外径.
选择"螺旋"工具,以内螺纹的孔或外螺纹圆柱体的圆心为准,根据螺纹规格,确定底直径,顶直径,圈高(螺距).,螺旋高度.画出螺旋线.
在螺旋线的一端,根据螺纹的牙形,画出一个正三角形,(边长小于螺距).然后,用"扫掠"工具,对象为正三角形,路径为螺旋线,就可以画出螺纹的形状.(在cad中,可能需多次试画),画出螺纹形状后,使用"差集"去除材料.就可以画出内螺纹(比如螺母)或外螺纹(比如螺栓)
cad画三维螺纹,是一个很麻烦的事.因为还有螺纹的起始收尾等处理.倒角等情况, -

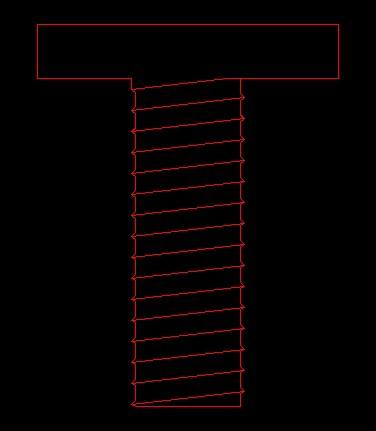

你可以正面拍照，然后直视照片，看见的线条就用细线画出来。如图
-
俯视图 看螺丝的话，就是个六边形，螺纹 无法表示出来，主要在正视图里面表示了,
