用pline命令先画条直线，就是箭头的杆儿那儿。
然后命令行弹出指定下一个点或，这时候输入W，改线宽。
接着设置起点宽度和端点宽度——箭头那头多粗，起点就设多少，末端是尖的嘛，所以端点宽度直接写0。
这么一拉，箭头就出来了，贼简单！
然后命令行弹出指定下一个点或，这时候输入W，改线宽。
接着设置起点宽度和端点宽度——箭头那头多粗，起点就设多少，末端是尖的嘛，所以端点宽度直接写0。
这么一拉，箭头就出来了，贼简单！
-
-
autoCAD中使用单箭头标注步骤如下：
1、打开CAD软件，直接输入命令“LE”然后回车确认。
2、不要指定第一个引线点，直接输入“S”回车。
3、回车后会弹出“引线设置”对话框，在注释-注释类型中选择“无”。
4、然后点击引线与箭头，在这里可以选择直线或样条曲线，根据需要选择后点击确定。
5、在绘图框中点击第一个点后，松开鼠标，拉到一定位置后再次点击鼠标左键，这时直线箭头就画好了。
-
autoCAD带箭头的线段可以用pl命令做，方法如下：
输入命令pl，空格，点击视图指定第一点，按w，空格，输入起点线的宽度，空格，再次输入端点宽度值，空格，输入l，空格，输入长度值，空格，输入起点线宽值（比之前的端点值要大些），空格，输入端点值0或很小，保证有个尖尖角，空格，输入l，空格，输入长度值，空格。

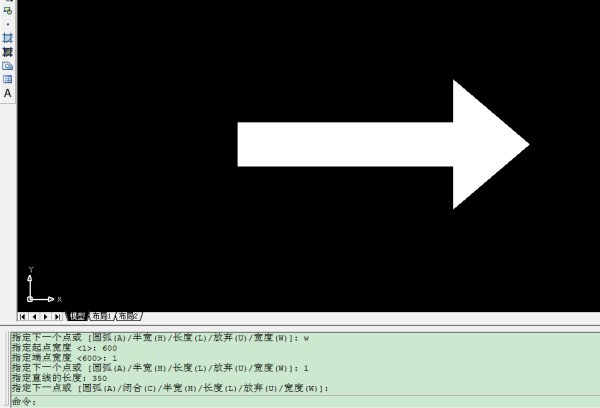

效果如下图 。
