把UG里头的三维图转化为CAD或者CAXA的二维平面图

展开

没找到满意答案？去问豆包AI智能助手

取消复制问题

421002928

工程图导出文件的时候，别直接点DXF/DWG，要点下面的2D Exchange，弹出个框后，在Output As那里选DXF File或者DWF File（默认是UG Part File），然后点Specify Output File就完事了。
不懂或者试不出来再问我！
qq511987498

新建工程图，在打开文件哪里找到所要转化零件，确定视图然后拖到图纸上左键就好了，然后智能尺寸，接着调整尺寸，添加其他东西，ok
TUXIONG

我用着电子图版呢，你说的无法满足，UG，PRO/E，sw这类的三维制图软件都可以的。
200560216

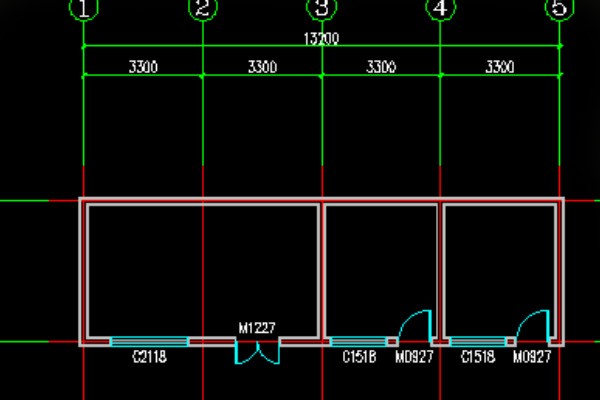

1、为了方便演示在软件中打开一个建筑平面图。通常情况下二维视图用的是三维的俯视图。

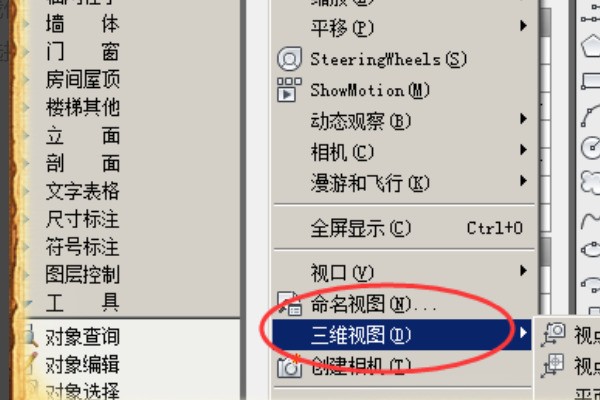

2、如果要查看三维的视图可以点击菜单栏中的视图选项卡，然后选择下方的三维视图。

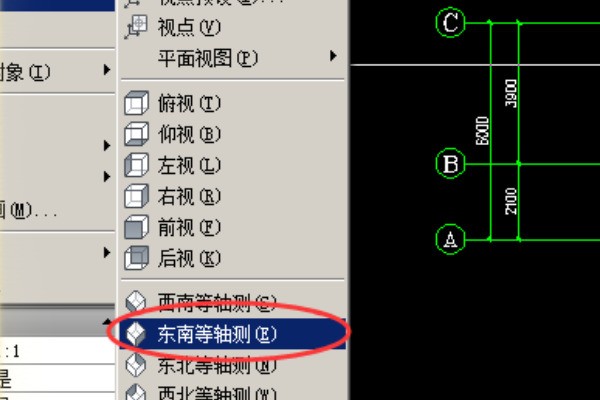

3、在三维视图的右侧菜单中可以选择郑樱一个喊坦丛需要的视图点击即可切换到该视图。

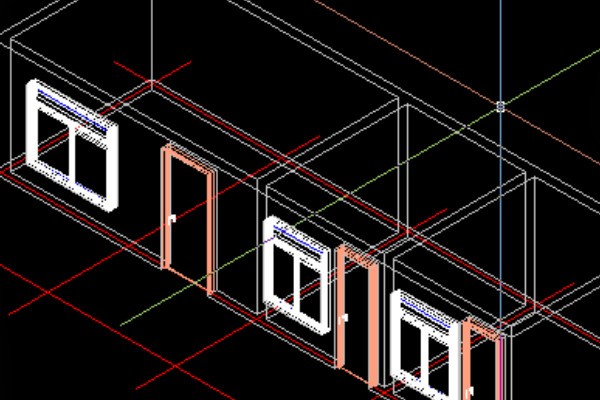

4、点击后会发现图形变成三维的了（变成三维显示的前提是你的图形是三维图形），鼠标指针也是三维模式下的样式；通过不同的视图切换可以看到不同的视图。

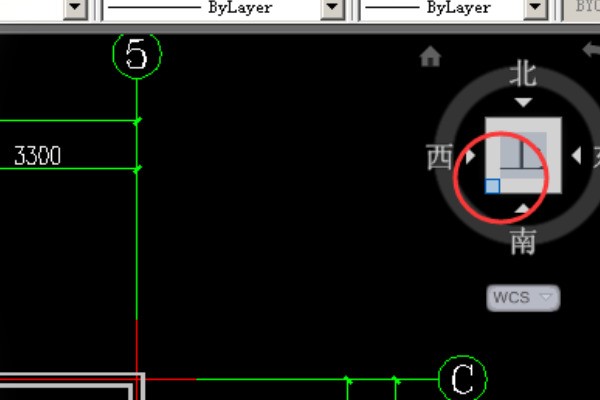

5、在高级别版本中可以用右侧的导航信弊来直接进行三维视图的选择。

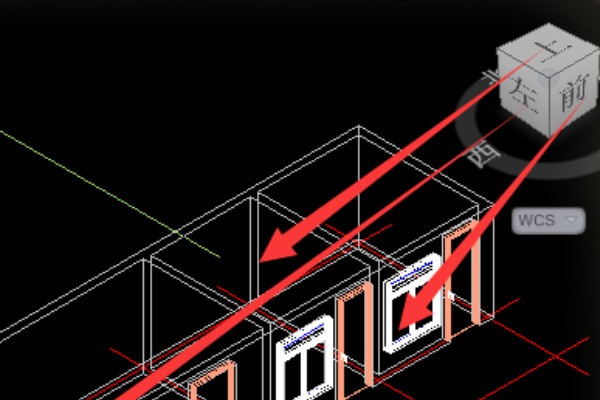

6、导航的面和图形是直观的对应的。至此，平面图就转化成三维的了。
ddjjyypp

如果是3维图，只要改变观察的视图就可以，4个等轴侧图，也可以用三维观察器中的三位动态观察，调整出你要效果。
