在3DMAX里：文件→导入→选CAD的DWG图→框选要拉伸的线→输拉伸命令→调下高度参数就OK啦！
-
-
用挤压工具就行了
-

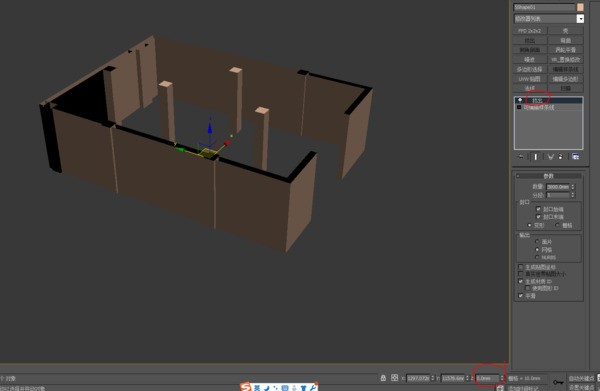

CAD导入3dsmax后有两种方法生成墙体：
一
1 CAD图导入后先组成组，XYZ三轴归零。
2 设置捕捉到顶点和端点。打开2.5维捕捉。对图形描线。
3 将描出的线添加挤出修改器，挤出值适量。
二
1 CAD导入后，组成组，在XYZ三轴归零。添加挤出修改器。

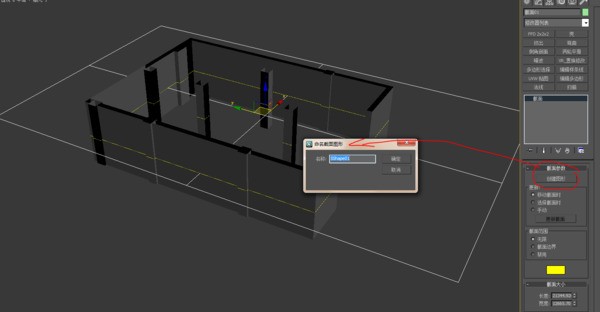

2 使用截面命令，创建图形。此时在挤出的模型上出现黄色的截面图形。
3 删除截面和原先挤出的墙体。剩下创建的图形。将其在Z轴归零。添加挤出修改器。
-
这个简单，如果是cad二维图就如楼上所说，如果是三维图直接导入就出现三维模型图，不过你在cad中所添加的材质到max里面几乎无法显示！
-
在CAD中将你想分开的物体给上不同的颜色,
导入到3D的时候有一个选项,中文版的我没有用过,不过意思就是选择"颜色"进行导入,
英文版是这样.去掉Combine Objects by layer前的勾,在Use Extrude modifier to represent thickness前勾上,OK 导进来就是以颜色为区分的各个物体了
