cad图层设定的国家标准什么？-PChome电脑之家

1、粗实线：绿的！Continuous线型，0.7mm粗，主打一个醒目！
2、细实线：白的！Continuous，0.35mm，细实线/细波浪线/细折线都算它！
3、细虚线：黄的！Hidden线型，0.35mm，虚得恰到好处～
4、细点画线：红的！Center线型，0.35mm，一圈圈小点超有辨识度！
5、双点画线：粉的！Phantom线型，0.35mm，两短点一长空，萌系又专业～
6、尺寸标注：白的！Continuous，0.35mm，含尺寸线、数字、公差（冲含键别漏哈）
7、剖面符号：白的！Continuous，没写线宽，默认按细线走～
8、文字：白的！Continuous，0.35mm，清晰不糊脸！

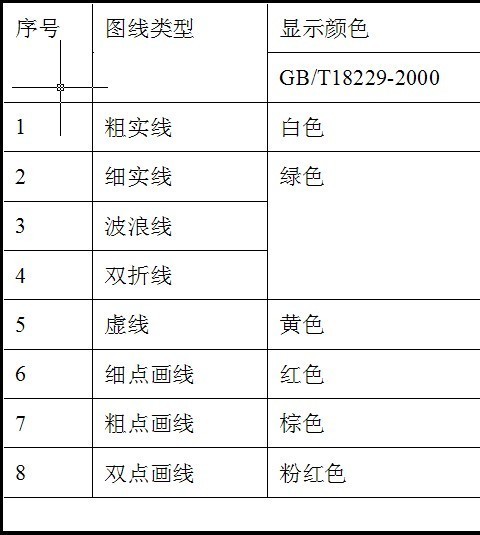

附图
补充小贴士（CAD出图老规矩）：
? 轮廓线用白实线，0.3mm；其他层全用彩色，但线宽压到0.1mm！
? 统一A2图幅，A4纸打，图框字号稳稳拿捏～
? 标注用清华天河TH_GBDIM格式，SHX和大字体都配好xxx.shx
? 字高=图纸比例×3.5÷4 mm（别手抖输错！）
? 图层按天河标准：0/1层是轮廓，2层细线，3层中心线…
? 打印用xxx.ctb，所有颜色强制黑，黑线0.2mm，其余0.1mm
? 打印范围=图形界限（天河图框自动框死，省心）
? 图框里必须塞满：公司名+零件名+图号+材料厚度+数量（装配图里抄！）
? 所有块——统统扔0层！别乱放！
（资料来源：百度百科·CAD出图规范）

avalon66

CAD绘图有国家标准吗？图层，线型比例，颜色各企业都不相同的，没有统一的标准。据我所知。

1379251839

cad图层设置的国家标准:01 层颜色为白色，线型为粗实线，线宽0.7；图层02颜色为红色，线型为细实线，线宽为0.25；图层04颜色为黄色，线型为虚线，线宽为0.25；图层05颜色为青色，线型为中心线，线宽为0.25；
图层07颜色为洋红(magenta)，线型为双点划线，线宽为0.25；图层11颜色为绿色，线型为细实线（文字符号)，线宽为0.35；图层12颜色为红色，线型为细实线（尺寸标注）线宽为0.25 。

扩展资料:在图形表达时，如果没有特殊说明，均以毫米为单位；光滑度确定:工具/选项/显示/圆弧和圆的平滑度为20000。注：最大值；右键功能取消:工具/选项/用户系统配置/绘图区域中不显示快捷菜单；
密码设:工具/选项/打开和保存/下面的安全选项；对象捕捉设置:工具/草图设置/对象捕捉——全部选择绘制直线时，U为撤消一步 C为封闭，也可以按CTRL+Z等于撤消到上一次操作。
启用对象捕捉快捷键（F3）；正交模式快捷键（F8）；F2键为命令行窗口和绘图窗口相互之间进行切换；AutoCAD对色彩没有特殊要求
参考资料:cad-百度百科

lethe21

1、轮廓实线层用白色实线表示，线宽0.3mm，其他层用彩色表示，线宽0.1mm
2、图幅全部选用A2，用A4纸打印，以保证所有图纸图框大小，字体大小一致
3、标注格式使用清华天河自带TH_GBDIM格式，SHX字体用romans.shx，大字体用gabcbig.shx；字体高度=图纸比例*3.5/4mm
3、图层使用清华天河标准图层，0,1轮廓实线层，2细线层，3中心线层，等
4、打印样式使用acad.ctb,并修改其特性，所有颜色均打印为黑色，黑色线宽0.2mm,其他全部为0.1
扩展资料：
1、图层颜色的定义
图层的设置有很多属性，除了图名外，还有颜色、线形、线宽等。在设置图层时，就要定义好相应的颜色、线形、线宽。根据自己的爱好，用什么色，并不合理。

图层的颜色定义要注意两点，一是不同的图层一般来说要用不同的颜色，进行很明显的区分。如果两个层是同一个颜色，在显示时，就很难判断正在操作的图元是在哪一个层上。
图层颜色定义的第二点是，颜色的选择应该根据打印时线宽的粗细来选择。打印时，线形设置越宽的，该图层就应该选用越亮的颜色；反之，如果打印时，该线的宽度仅为0.09mm，那么该图层的颜色就应该选用8号或类似的颜色。
另外，白色是属于0层和DEFPOINTS层的，不要让其它层使用白色。
2、线形和线宽的设置
在图层的线形设置前，先提到LTSCALE这个命令。一般来说，LTSCALE的设置值均应设为1，这样在进行图纸交流时，才不会乱套。
常用的线形有三种，一是Continous连续线，二是ACAD_IS002W100点划线，三是ACAD_IS004W100虚线。象以前14版CAD时用到的hidden、dot等，不建议使用。

在线宽设置时，一定要将粗细明确。一张图，要能够根据线的粗细来区分不同类型的图元，什么地方是墙，什么地方是门窗，什么地方是标注。
另外还有一点，要注意。现在打图有两种规格，一是按照比例打印，线宽可以用0.13\0.25\0.4这种粗细规格。如果是不按照比例打印A3规格，这时候线宽设置要比按比例的小一号0.09\0.15\0.3，这样才能使小图看上去清晰分明。
3、关于0层的使用

0层上是不可以用来画图的，0层是是用来定义块的。定义块时，先将所有图元均设置为0层（有特殊时除外），然后再定义块，这样，在插入块时，插入时是哪个层，块就是那个层了。
4、在够用的基础上图层是越少越好
不管是什么专业，什么阶段的图纸，图纸上所有的图元可以用一定的规律来组织整理。比如说，建筑专业的图纸，就平面图而言，可以分为：柱、墙、轴线、尺寸标注、一般标注、门窗看线、家具等。
也就是说，建筑专业的平面图，就按照柱、墙、轴线、尺寸标注、一般汉字、门窗看线、家具等来定义图层，然后，在画图的时候，分别应该在哪个类别的，就把该图元放到相应得图层中去。

只要图纸中所有的图元都能有适当的归类办法了，那么图层设置的基础就搭建好了。图层太多的话，会给接下来在绘制过程中反而造成不便。就像门、窗、台阶、楼梯，虽然不是同一类的东西，但又都属于看线，那么就可以用同一个图层来管理。
因此，图层设置的第一原则是在够用的基础上越少越好。两层含义，1、够用；2、精简。但是每个专业的情况不一样，需要根据自己的专业需求来理解。
参考资料：百度百科 cad出图规范

dsowrcmtijga

根据国标建筑制图标准，线条没有颜色规定，出图时，为了晒蓝图，都是黑色。
画图颜色仅仅给画图人自己看，一边迅速找到自己需要的图形，便于观察和修改，仅仅是为了提高作图效率。
建筑制图只有三种宽度：细线，中粗线，粗线。

扩展资料：
图层用几种就建几种，线型有规定，线宽除了轮廓线（粗实线）是0．3mm，其它都用默认的。
一般细线粗细大约是0．1～0．15毫米。
细线用于轴线、标注线、索引符号、剖切指示线等。
中粗线用于一般轮廓等。
粗线用于表达剖切面的轮廓线、剖切位置线、剖切方向等。

594808609

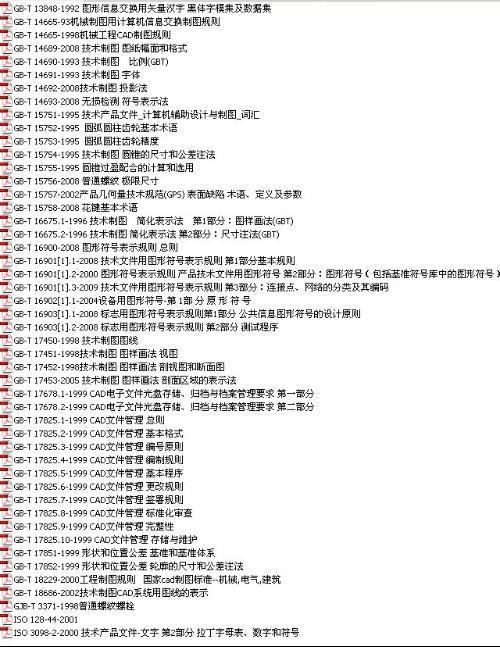

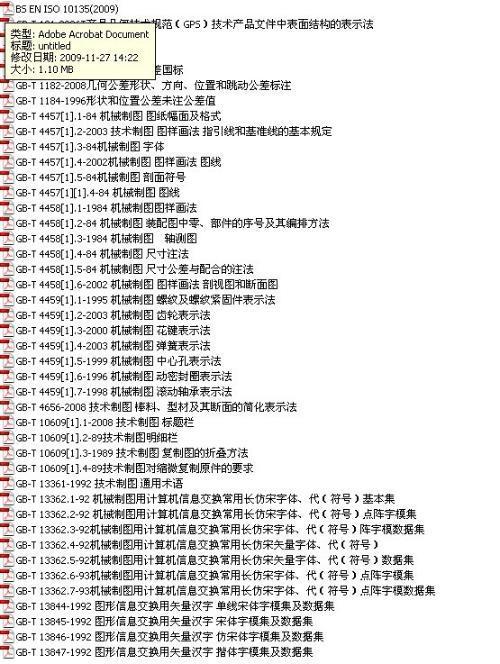

你参照这些标准，然后到网上下载。

你可以到“三维网技术论坛”上搜索就有。

jy8860148

cad图层设置的国家标准:01 层颜色为白色，线型为粗实线，线宽0.7；图层02颜色为红色，线型为细实线，线宽为0.25；图层04颜色为黄色，线型为虚线，线宽为0.25；图层05颜色为青色，线型为中心线，线宽为0.25；
图层07颜色为洋红(magenta)，线型为双点划线，线宽为0.25；图层11颜色为绿色，线型为细实线（文字符号)，线宽为0.35；图层12颜色为红色，线型为细实线（尺寸标注）线宽为0.25 。

扩展资料:
在图形表达时，如果没有特殊说明，均以毫米为单位；光滑度确定:工具/选项/显示/圆弧和圆的平滑度为20000。注：最大值；右键功能取消:工具/选项/用户系统配置/绘图区域中不显示快捷菜单；
密码设:工具/选项/打开和保存/下面的安全选项；对象捕捉设置:工具/草图设置/对象捕捉——全部选择绘制直线时，U为撤消一步 C为封闭，也可以按CTRL+Z等于撤消到上一次操作。
启用对象捕捉快捷键（F3）；正交模式快捷键（F8）；F2键为命令行窗口和绘图窗口相互之间进行切换；AutoCAD对色彩没有特殊要求

参考资料:cad-搜狗百科
