天玑9300旗舰芯片采用4个X4超大核+4个A720大核的“全大核”架构设计,性能媲美苹果A17,同时功耗较上一代降低超50%,其核心特性与创新价值如下:

一、架构设计:全大核颠覆传统“全大核”定义:传统旗舰芯片采用“超大核+大核+小核”组合,而天玑9300直接移除小核,仅保留4个X4超大核(主频更高、性能更强)和4个A720大核(兼顾持续性能与能效),形成“8核全大核”架构。设计逻辑:安卓应用迭代导致“低负载”场景实际负载提升,小核能效优势减弱。联发科通过大核低负载运行替代小核,实现更高能效,同时确保单核与多核性能均领先。二、核心性能:X4与A720的协同Cortex-X4超大核:

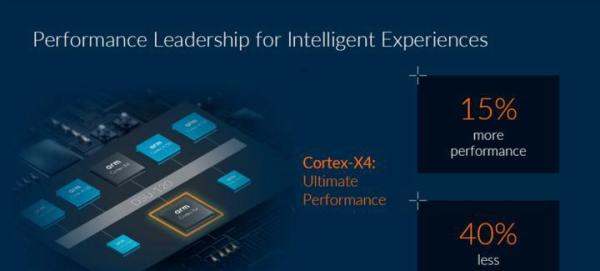

基于Armv9架构,性能较X3提升15%,相同工艺下功耗降低40%。
承担高强度计算任务(如游戏、AI运算),确保极限性能。
Cortex-A720大核:
作为持续性能主力,优化移动端多任务与长时运行效率。
与X4协同,兼顾瞬时爆发与稳定输出。

三、性能与能效的双重突破性能媲美A17:全大核架构使天玑9300在单核与多核性能上接近苹果A17,尤其在多线程场景(如游戏、视频渲染)中优势显著。功耗降低超50%:通过架构优化与制程升级,中高负载下能效比提升,日常使用(如社交、浏览)功耗控制更优。“魔法”芯片称号:性能与功耗的平衡使其在圈内获得高度评价,被视为安卓阵营对抗苹果的关键武器。四、行业影响:引领旗舰芯片新趋势生态协同效应:
硬件层面:全大核设计倒逼应用开发者优化代码,更积极调用大核资源,提升游戏、AI等场景的体验。
软件层面:操作系统与编译器需适配全大核调度逻辑,进一步释放性能潜力。
市场层面:联发科凭借天玑9300巩固高端市场地位,迫使其他厂商调整芯片设计策略(如削减小核数量)。
技术领先性:在旗舰芯片“削小核”趋势中,天玑9300的全大核架构领先一代,可能成为未来2-3年的主流方向。

五、实测验证与未来展望待验证点:
极限性能下的功耗控制(如持续游戏场景)。
低负载场景(如待机、音乐播放)的能效优化。
行业评价:
极客湾认为,大规模低频设计在中高负载下能效优势明显,若低负载优化到位,竞争力极强。

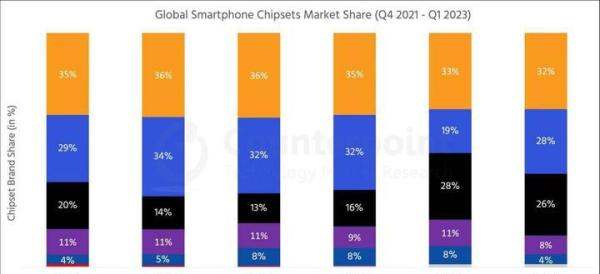

Counterpoint指出,联发科市场份额(32%)与天玑9300的技术突破,将重塑高端芯片竞争格局。
战略意义:天玑9300不仅是联发科的技术标杆,更可能推动整个手机SOC行业向“全大核”架构演进,开启性能与能效的新纪元。六、对比苹果:从追赶到并跑性能对标:天玑9300通过全大核架构与先进制程,在多核性能上超越A17,单核性能接近,终结苹果“一核领跑”局面。能效优势:苹果长期以“大核当小核用”优化能效,而天玑9300通过架构创新实现类似效果,且在多线程场景中更胜一筹。生态影响:安卓阵营首次在核心硬件上与苹果平分秋色,为开发者提供更均衡的性能平台,加速生态融合。

总结:天玑9300以“4个X4+4个A720”的全大核架构,实现了性能与能效的双重飞跃,不仅为安卓阵营提供对抗苹果的利器,更可能引领旗舰芯片设计进入全新时代。其最终表现需实测验证,但技术方向已获行业广泛认可。
