天玑7350单核性能表现突出，但多核性能较弱，主要与其双大核设计、架构选择及功耗平衡问题有关，具体分析如下：

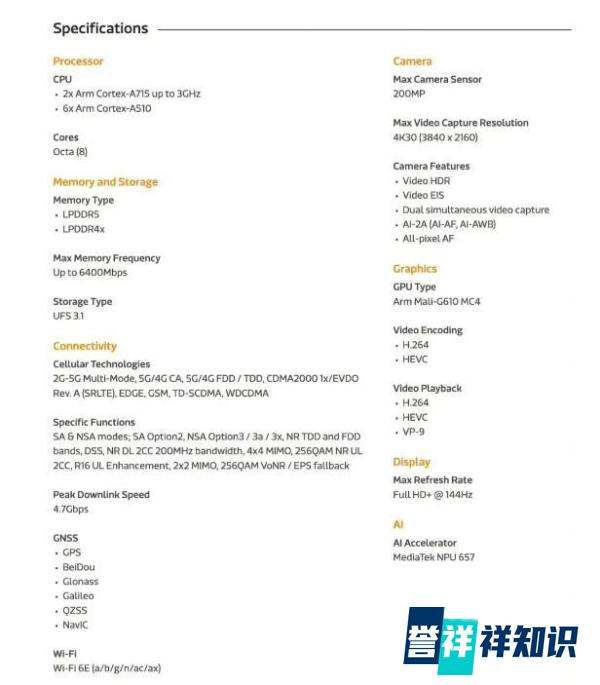

一、单核性能突出的原因高频双大核架构：天玑7350采用2颗A715大核，主频高达3.0GHz，单核性能在GeekBench 5测试中可达1000分左右，接近高通骁龙865 Plus水平。高频大核在单线程任务（如应用启动、网页加载）中能提供强劲性能，满足日常高频使用场景需求。
当前中端处理器普遍采用“四大核+四小核”设计（如骁龙6 Gen1、三星Exynos 1480），而天玑7350坚持“双大核+六小核”组合。
小核（A510架构，2.0GHz）性能有限，多任务处理时依赖大核分担压力，但双大核数量不足，导致多核性能仅2700分左右，甚至低于2022年的骁龙6 Gen1。
高频大核的功耗与性能矛盾：A715大核在3.0GHz高频下功耗较高，4nm制程虽能缓解部分压力，但多任务场景下大核频繁调度会导致功耗激增，触发温控降频，反而限制性能发挥。
对比“四大核”设计，天玑7350的双大核需承担更多负载，长期高负载运行易出现卡顿，影响流畅度。
架构与调度策略保守：天玑7350本质是天玑7200的超频版，未引入更先进的CPU架构或动态调度技术，多核性能提升有限。
主流四核设计通过平衡大小核负载，在性能与功耗间取得更好折中，而天玑7350的调度策略未能充分优化多任务场景。
三、对实际体验的影响多任务卡顿：运行多个后台应用（如游戏+视频+社交软件）时，多核性能不足可能导致切换延迟或短暂卡顿。游戏体验受限：虽GPU性能接近骁龙855 Plus（GFXBench曼哈顿3.1约80帧），但CPU多核性能不足可能拖慢游戏加载速度或影响高负载场景（如团战）的帧率稳定性。
天玑7350的单核性能通过高频大核和制程优化实现了中端领先，但双大核设计在多任务场景下暴露了性能与功耗的平衡问题。未来中端处理器若想兼顾单核爆发与多核流畅，需在架构创新（如引入全大核或异构计算）和调度算法上进一步突破。
